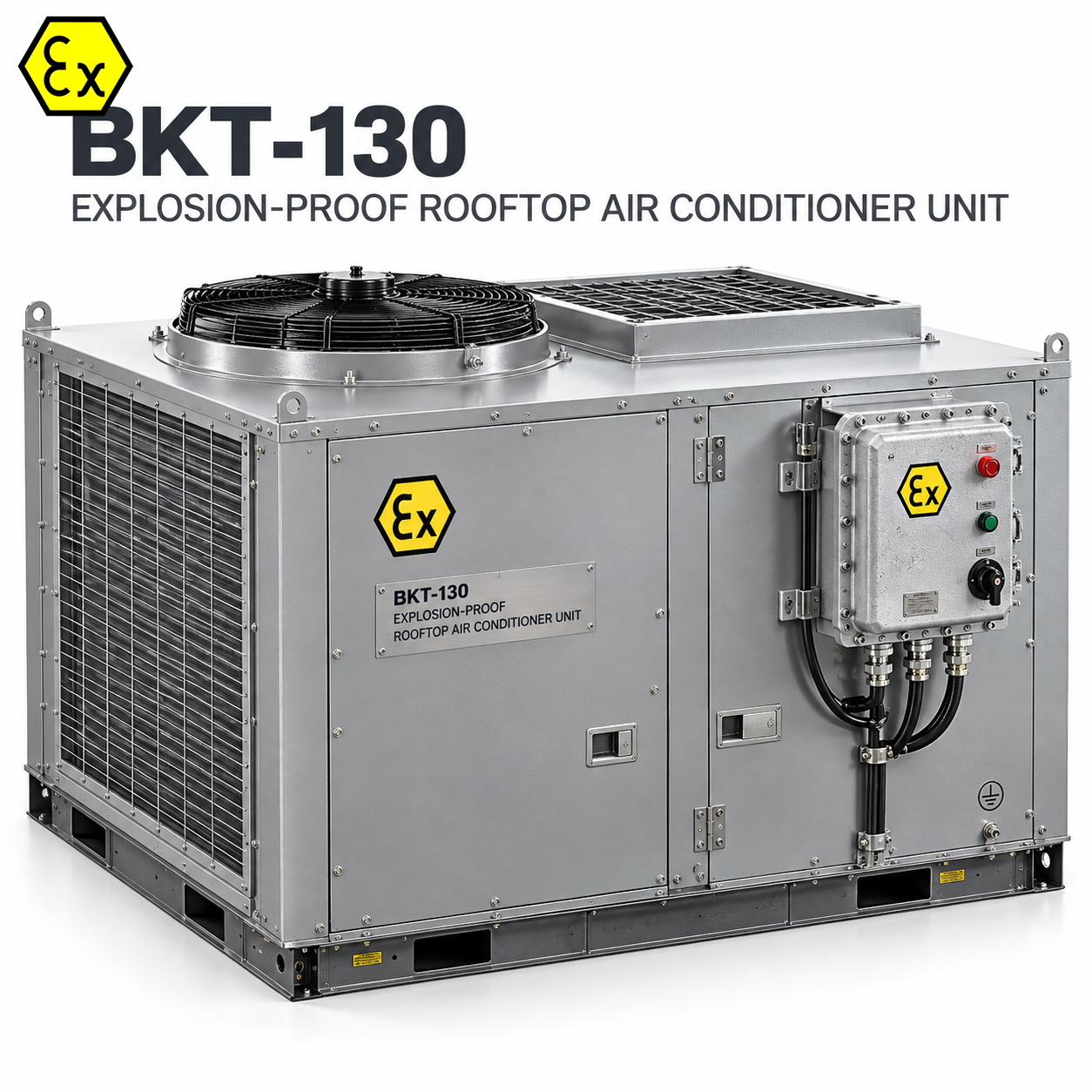

Unidad de aire acondicionado de cubierta a prueba de explosiones BKT-130 | HVAC de cubierta integrado certificado ATEX / CNEX para áreas peligrosas

La unidad de aire acondicionado de cubierta a prueba de explosiones CNWINNEX BKT-130 es un sistema HVAC de cubierta totalmente integrado que incorpora refrigeración, calefacción y suministro de aire exterior al 100%. Toda la unidad está diseñada con protección integral contra explosiones para instalaciones industriales con atmósferas de gases y polvo explosivos. Para proyectos químicos, de petróleo y gas, farmacéuticos y de materiales peligrosos, el aire acondicionado de cubierta a prueba de explosiones es una solución de climatización para áreas peligrosas ampliamente buscada. El diseño integral de cubierta minimiza la instalación de conductos in situ y proporciona control centralizado de aire exterior y temperatura para grandes talleres industriales.

Conformidad con protección contra explosiones

BKT-130 está diseñada y fabricada de acuerdo con las normas internacionales de la Directiva ATEX 2014/34/EU, con certificación china de protección contra explosiones CNEX disponible.

Marcado de protección contra explosiones de gas: Ex db ib mb IIC T4 Gb

Marcado de protección contra explosiones de polvo: Ex ib tb IIIC T130℃ Db

Adecuada para áreas peligrosas de gas Zona1 / Zona2 y áreas peligrosas de polvo Zona21 / Zona22. Todos los componentes eléctricos y circuitos de control cuentan con un tratamiento integral de protección contra explosiones para eliminar los riesgos de ignición por chispas eléctricas. Se suministran informes completos de pruebas de explosión y documentación técnica para respaldar la aceptación HSE de proyectos globales.

Especificaciones principales

- Modelo: BKT-130

- Producto: Aire acondicionado a prueba de explosiones

- Tipo de estructura: Unidad de aire acondicionado de cubierta integrada a prueba de explosiones

- Tipo de funcionamiento: Velocidad fija

- Entorno ambiental adecuado: T1 (-7℃ ~ 43℃)

- Capacidad de refrigeración: 145000W

- Capacidad de calefacción: 150000W

- Alimentación eléctrica: AC380V/50Hz

- Marca del compresor: Copeland, tipo scroll hermético

- Intercambiador de calor: Tubo de cobre con aletas de aluminio

- Potencia nominal de refrigeración: 36kW

- Refrigerante: R134a

- Grado de impermeabilidad: IPX4

- Protección contra descargas eléctricas: Clase I

- Caudal de aire: 14000m³/h (aire exterior al 100%)

- Presión estática externa: 500Pa

- Dimensiones: 4800x2400x2400mm

Ventajas del producto

1. Suministro de aire exterior al 100% de gran volumen

Caudal de aire exterior de 14000m³/h con presión estática externa de 500Pa, compatible con conductos externos. Mantiene una renovación continua del aire y una buena calidad del aire interior en grandes talleres.

2. Compresor scroll Copeland fiable

Equipada con un compresor scroll hermético Copeland para un rendimiento estable y una potente capacidad de refrigeración y calefacción (145kW de refrigeración, 150kW de calefacción). El intercambiador de calor de tubo de cobre y aletas de aluminio garantiza una alta eficiencia de transferencia térmica.

3. Instalación integrada en cubierta

La configuración integral de cubierta ahorra valioso espacio interior y reduce el trabajo de instalación de conductos in situ. El grado de impermeabilidad IPX4 permite un funcionamiento exterior estable frente a la exposición a la lluvia.

4. Protección doble para atmósferas peligrosas de gas y polvo

Certificada para riesgos de explosión tanto de gas como de polvo, una sola unidad es capaz de operar en condiciones de trabajo peligrosas mixtas y complejas.

5. Entrega de proyectos globales

Las unidades de cubierta a prueba de explosiones CNWINNEX se han exportado a USA, UK, Brasil, Argentina, Indonesia, Singapur, Vietnam, Tailandia, Malasia, UAE, Catar, Uzbekistán y Australia. Proporcionamos documentación completa sobre protección contra explosiones, inspección de fábrica, gestión de transporte marítimo/aéreo y soporte técnico en el extranjero.

Aplicaciones típicas

Plantas químicas, talleres de procesamiento de petróleo y gas, áreas de producción peligrosa farmacéutica, fábricas de almacenamiento de energía, plantas de procesamiento de polvo, almacenes de materiales peligrosos y otras ubicaciones peligrosas Zona1/Zona2, Zona21/Zona22.
