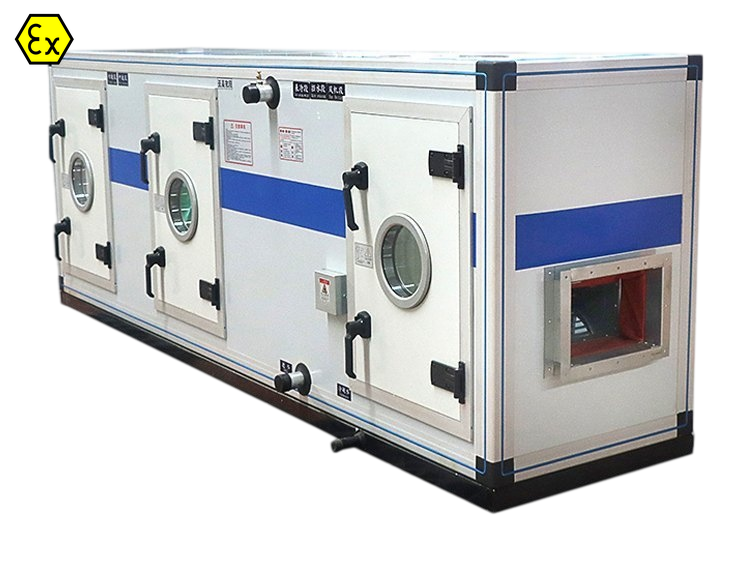

Unidad combinada de tratamiento de aire antideflagrante CNWINNEX con certificación ATEX, UTA modular antideflagrante para áreas peligrosas

Descripción general del producto

La unidad combinada de tratamiento de aire antideflagrante (UTA) es el equipo central de tratamiento de aire en los sistemas HVAC. Está diseñada para instalaciones industriales donde puedan existir atmósferas explosivas de los grupos IIA, IIB, IIC y las clases de temperatura T1~T4.

Fabricada conforme a la Directiva ATEX 2014/34/EU y las normas de protección contra explosiones EN 60079, esta unidad cuenta con certificación ATEX. Marcado antideflagrante: Ex db ib mb IIC T4 Gb, adecuada para ubicaciones peligrosas de Zona 1 y Zona 2. Todos los componentes eléctricos, ventiladores y circuitos de control cuentan con protección antideflagrante integral para eliminar posibles fuentes de ignición. Se dispone de documentación antideflagrante completa para la revisión HSE y la aceptación en obra de proyectos químicos y de petróleo y gas a nivel mundial.

La unidad adopta un diseño modular con una o varias secciones funcionales. Las secciones opcionales incluyen sección de mezcla de aire fresco y retorno, sección de filtro de eficiencia previa y media, sección de aire fresco y extracción, sección intermedia (de mantenimiento), sección de retorno de aire secundario, sección de serpentín de refrigeración, sección de calefacción, sección de pulverización de agua, sección de silenciador, sección de humidificación, sección de ecualización de caudal, sección de ventilador de impulsión/retorno y sección de salida de aire. Los clientes pueden seleccionar y combinar secciones según los requisitos del proyecto. La estructura modular permite una configuración flexible y un fácil desmontaje y mantenimiento. Se ofrecen diseño y fabricación personalizados no estándar para diversas aplicaciones industriales.

Características principales

1. Baja inversión con alto rendimiento

Menor coste de inversión inicial, con excelente rendimiento de ventilación y transferencia de calor.

2. Bajo consumo de energía y bajo coste operativo

Bajo consumo eléctrico para reducir los costes de funcionamiento. Para la misma superficie, el aire acondicionado evaporativo antideflagrante consume aproximadamente 1/8 de la energía de un aire acondicionado central, con un consumo de solo alrededor de 1 kWh por hora.

3. Larga distancia de impulsión de aire y gran caudal de aire

El caudal de aire puede superar los 18,000 m³/h con una larga distancia de alcance, adecuado para la ventilación de grandes talleres.

4. Excelente purificación del aire

Integra ventilación, renovación de aire, purificación y eliminación de olores. Extrae el aire interior viciado, oloroso, polvoriento y caliente, e introduce aire exterior fresco. La eficiencia de filtración para partículas de polvo superiores a 1μm alcanza más del 80%.

5. Refrigeración eficaz y rápida

Logra una reducción de temperatura de 4℃–10℃ con una rápida respuesta de refrigeración para aliviar las altas temperaturas en los talleres.

Introducción de las secciones funcionales

- Sección de prefiltro: Prefiltro de panel no tejido, que captura partículas grandes del aire fresco, protege la unidad y reduce la carga de los filtros medios.

- Sección de filtro medio: Filtro de bolsa no tejido, que elimina el polvo secundario generado dentro de los conductos y la UTA para mejorar la limpieza del aire de impulsión.

- Sección de ventilador: Ventilador centrífugo antideflagrante de bajo ruido con alta presión estática y bajo nivel sonoro. El control antideflagrante de frecuencia variable es opcional bajo pedido.

- Sección de serpentín de refrigeración: Velocidad frontal ≤2.5 m/s. Los serpentines de aletas planas hidrófilas ofrecen una alta eficiencia de transferencia de calor, resisten la acumulación de polvo y el crecimiento bacteriano, y evitan el arrastre de agua.

- Sección de calefacción: Disponible con agua caliente, vapor o calefacción eléctrica. La calefacción eléctrica utiliza tubos lisos de acero inoxidable sin aletas, con buena resistencia a la corrosión, baja acumulación de polvo y fácil limpieza.

- Sección de humidificación: Humidificación con vapor seco opcional. No queda agua residual dentro del humidificador tras la parada para evitar el crecimiento bacteriano.

- Opción de esterilización: Puede equiparse un generador de UV u ozono para esterilizar el aire dentro de la unidad e inhibir el crecimiento bacteriano.

Aplicaciones típicas

Plantas químicas, talleres de petróleo y gas, talleres de materiales peligrosos, talleres farmacéuticos antideflagrantes, plantas de almacenamiento de energía, cabinas de pintura, áreas peligrosas de Zona1 / Zona2 con atmósferas explosivas ⅡA/ⅡB/ⅡC T1~T4.
