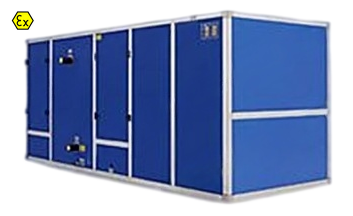

Unidad combinada de tratamiento de aire antideflagrante CNWINNEX | UTA modular antideflagrante para áreas peligrosas

La unidad combinada de tratamiento de aire antideflagrante es un equipo clave de tratamiento de aire en los sistemas HVAC. Está diseñada principalmente para instalaciones industriales donde puede haber atmósferas explosivas formadas por gases o vapores inflamables de los grupos ⅡA, ⅡB y ⅡC, y de las clases de temperatura T1~T4, mezclados con aire. La unidad está diseñada y fabricada en estricto cumplimiento de la Directiva ATEX 2014/34/UE y de las normas de protección contra explosiones de la serie EN 60079. Marcado antideflagrante: Ex db mb IIC T4 Gb; apta para áreas peligrosas con riesgo de explosión de las zonas 1 y 2. Todos los componentes eléctricos y circuitos de funcionamiento cuentan con protección integral contra explosiones. Se proporciona documentación técnica completa sobre protección contra explosiones para facilitar la revisión de HSE y la aceptación en obra de proyectos químicos, de petróleo y gas y farmacéuticos en todo el mundo.

La unidad presenta un diseño modular con una o varias secciones funcionales, que incluyen sección de mezcla de aire exterior y de retorno, sección de filtración de eficiencia previa y media, sección de aire exterior y extracción, sección intermedia (de mantenimiento), sección de aire de retorno secundario, sección de batería de refrigeración, sección de calefacción, sección de pulverización de agua, sección silenciadora, sección de humidificación, sección de distribución uniforme del flujo, sección de ventilador de impulsión/retorno y sección de salida de aire. Las secciones pueden seleccionarse y combinarse según los requisitos del proyecto. La unidad ofrece una configuración flexible y un desmontaje sencillo, por lo que es adecuada para una amplia variedad de aplicaciones industriales. Se ofrecen diseños y fabricaciones especiales no estándar a solicitud del cliente.

Características principales del producto

●        Baja inversión y alto rendimiento: menor inversión inicial, con un excelente rendimiento de transferencia de calor y ventilación

●        Bajo consumo eléctrico y bajos costes de funcionamiento: consumo de electricidad de solo aproximadamente 1 kWh por hora. Para la misma superficie de instalación, el aire acondicionado evaporativo de ahorro energético consume aproximadamente 1/8 de la energía de un sistema de aire acondicionado central

●        Gran alcance de impulsión y elevado caudal de aire: el caudal alcanza más de 18.000 m³/h, lo que satisface los requisitos de ventilación de talleres de gran superficie

●        Excelente purificación del aire: integra ventilación, renovación y purificación del aire y eliminación de olores. Expulsa el aire interior viciado, polvoriento y cargado de olores, e introduce aire exterior fresco. La eficiencia de filtración de partículas de polvo de más de 1 μm supera el 80%

●        Excelente rendimiento de refrigeración: reduce la temperatura de 4℃ a 10℃ con una respuesta de enfriamiento rápida

Descripción de las secciones funcionales

●        Sección de prefiltro: utiliza un prefiltro de panel no tejido para retener inicialmente las partículas grandes del aire exterior, cumplir los requisitos de higiene internos y reducir la carga de la sección de filtro de eficiencia media.

●        Sección de filtro de eficiencia media: utiliza un filtro de bolsa no tejido para eliminar el polvo secundario generado en los conductos y la unidad, reducir aún más la carga del filtro y mejorar la limpieza del aire de impulsión.

●        Sección de ventilador: incorpora un ventilador centrífugo de bajo nivel sonoro y alta presión estática. Se puede ofrecer control de frecuencia variable a solicitud del cliente.

●        Sección de batería de refrigeración: velocidad frontal de la batería ≤2.5 m/s; construida con aletas planas hidrófilas que ofrecen un buen rendimiento de transferencia de calor y resisten la acumulación de polvo y el crecimiento bacteriano, sin arrastre de agua.

●        Sección de calefacción: disponible con calefacción por agua caliente, vapor o electricidad. La calefacción eléctrica utiliza tubos lisos de acero inoxidable sin aletas, resistentes a la corrosión, con baja acumulación de polvo y fáciles de limpiar.

●        Sección de humidificación: disponible con humidificación por vapor seco; garantiza que no quede agua residual en el humidificador después de apagarlo, evitando así el crecimiento bacteriano.

●        Esterilización: se puede seleccionar una lámpara UV o un generador de ozono para esterilizar la unidad y destruir el entorno propicio para el desarrollo de bacterias, garantizando la higiene del aire de impulsión.

Aplicaciones habituales

Talleres químicos, plantas de producción de petróleo y gas, talleres de materiales peligrosos, talleres farmacéuticos antideflagrantes, plantas de almacenamiento de energía, cabinas de pintura y otras áreas peligrosas de las zonas 1/2 con mezclas de gases explosivos de los grupos ⅡA/ⅡB/ⅡC y clases de temperatura T1~T4.
