Motor profesional de explosión WNEX3
Motor profesional de explosión WNEX3
Esta serie de motores se puede utilizar en circunstancias explosivas que se mezclan con gas combustible o vapor y aire, como petróleo, carbón, industria química, metalurgia, energía eléctrica, oleoductos y gasoductos, minas, puertos, industria de maquinaria, etc. Es un equipo de accionamiento ideal que se aplica ampliamente en varios equipos de maquinaria, como bombas, ventiladores, compresores, transportadores, mezcladores, trituradoras, polipastos, etc.
DESCRIPCIÓN DEL PRODUCTO

Ø Área de aplicación

Esta serie de motores se puede utilizar en circunstancias explosivas que se mezclan con gas combustible o vapor y aire, como petróleo, carbón, industria química, metalurgia, energía eléctrica, oleoductos y gasoductos, minas, puertos, industria de maquinaria, etc. Es un equipo de accionamiento ideal que se aplica ampliamente en varios equipos de maquinaria, como bombas, ventiladores, compresores, transportadores, mezcladores, trituradoras, polipastos, etc.

Ø Excelentes características de los motores de la serie WEX3

• Eficiencia IE3

• Compatible con VFD hasta 690 V

• Calentador

• Caja de terminales II 2G Ex db y db eb

• Caja de terminales giratoria en pasos de 90°

• Cajas de terminales auxiliares

• Diseño de pie universal y pie fijo.

• Varias configuraciones de rodamientos, bolas, rodillos, angulares.

• Esquemas de pintura hasta Cx

Ø Tipo a prueba de explosiones

• Tipos a prueba de explosiones: a prueba de explosiones de gas, a prueba de explosiones de polvo.

• A prueba de explosión de gas: Ex db eb IIB/IIC T4 Gb (el cuerpo principal es de tipo ignífugo y la caja de terminales es de tipo de seguridad aumentada), Ex db IIB/IIC T4 Gb (tanto el cuerpo principal como la caja de terminales son de tipo de seguridad aumentada).

Las cajas de terminales son de tipo ignífugo)

• A prueba de explosión de polvo: Ex tb IIIC T130 °C Db (polvo conductor zona 21, IP6X), Ex tc IIIB T130 °C Dc (polvo no conductor zona 22, IP6X)

Ø Marca a prueba de explosiones

IECEx CNEX 19.0007X Ex db eb IIB/||C T4 Gb

IECEx CNEX 19.0007X Ex db IIB/IIC T4 Gb

IECEx CNEX 19.0007X Ex tb IIIC T130 °C Db

IECEx CNEX 19.0007X Ex tc IIIB T130 °C CC

image.png II2 G Ex db eb IIB/IIC T4 Gb, CNEX 19ATEX 0006X

image.png  II2 G Ex db IIB/IIC T4 Gb, CNEX 19ATEX 0006X

image.png  II2 D Ex tb IIIC T130°C Db, CNEX 19ATEX 0006X

image.png  II3 D Ex tc IIIB T130°C Dc, CNEX 19ATEX 0006X

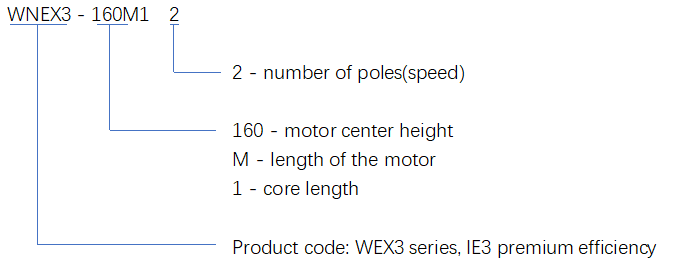

Ø Descripción del modelo


Código de producto: Serie WEX3, eficiencia premium IE3

Ø Marca a prueba de explosiones


Ø Especificaciones

Especificación Configuración estándar Configuración opcional
Marco N° 80-355
Potencia nominal 0,37-375 kW
Grado de eficiencia energética IE3
Polo 2P, 4P, 6P, 8P 10P, 12P, 14P, 16P
Voltaje nominal 400 V A solicitud
Frecuencia 50 Hz 60 Hz
Deber S1 Temporada 2-temporada 10
Temperatura ambiente -20°C a +40°C -40°C a +60°C
Altitud ≤1000 m A solicitud
Humedad ≤90%
Opción de montaje B3, B5, B35, B14, V1 B34, V6 y así sucesivamente.
Método de enfriamiento IC411
Posición de la caja de terminales Arriba Lado derecho, lado izquierdo
Tipo de entrada de cable Cable de cola
Recinto Recinto IP66,IP56,IP65
Funcionamiento del inversor Inversor preparado para uso hasta 500 V según IEC60034-25:2014 capítulo 18 Se requiere aislamiento reforzado para funcionamiento a 690 V CA según IEC60034-25: 2014 capítulo 7
Aislamiento Clase F Clase H
Tipo de enfriamiento IC411
Chaveta del eje Tipo A
Lubricación 80 a 280 Sellado315 a 355 Reengrase 160 a 280 Reengrase
Conexión <4kW: conexión "Y" ≥4kW: conexión "Δ"
Material para abanicos Plástico diseñado Aluminio fundido
Dirección de rotación Rotación en el sentido de las agujas del reloj en el extremo de accionamiento A solicitud
Medición de temperatura del bobinado Termistores (PTC)80 a 355 RTD 160 a 355
Medición de temperatura del cojinete
RTD 160 a 355
Calentador anticondensación
80-355
Monitoreo de vibraciones
160 a 355
Especificación de pintura (equivalente a IEC12944) C3 C4,C5,Cx
